Descrição do produto
Serviços técnicos:
De acordo com os parâmetros relevantes fornecidos pelo cliente, o software de engenharia SIGRINER é usado para criar o diagrama de curva de carga de movimento do equipamento do mecanismo para obter os parâmetros correspondentes e derivar a curva de carga de movimento. Exibe intuitivamente parâmetros importantes e índices de carga no sistema de transmissão para ajudar os clientes a realizar projetos estruturais razoáveis.
SIGRINER fornece um banco de dados de motores de 500 fabricantes de servomotores em todo o mundo
Treinamento do cliente:
Temos a honra de fornecer a você nossa experiência aplicada em computação e design de transmissão. Podemos fornecer treinamento relevante de acordo com suas necessidades. Podemos fornecer treinamento relevante de acordo com suas necessidades.
Específico

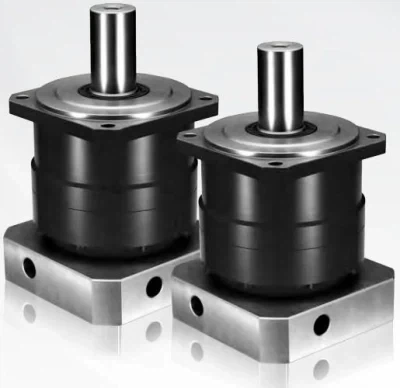

PBMD/PBMD*ALTA PRECISÃO
Caixa de engrenagens de alta velocidade giratória de baixa folga
A especificação padrão se aplica à alta precisão de posicionamento e ao sistema de trabalho de alto período dinâmico
Especialmente para trabalhar continuamente em alta velocidade de rotação
PBMD/PBMD* ALTA PRECISÃO caminho necessário para alta eficiência
Modelos e Aplicações
PBM (padrão)
Aplicativos de ciclo (ED menor ou igual a 60 por cento)
Aplicativos altamente dinâmicos
Alta precisão de posicionamento
operação reversa
PBMD*ALTA PERCISÃO
Aplicação de operação contínua (ED menor ou igual a 60 por cento)
Velocidade nominal alta
Aplicações sensíveis à temperatura
Transmissão de controle de alta qualidade
Dados técnicos
PBMD PBMD*ALTA PRECISÃO
Tamanho 90 90
I 3-100 3-100
Jt padrão (arcmin) Menor ou igual a 3, Menor ou igual a 5 Menor ou igual a 1
T2B (NM) 4500 3600
N1Max(rpm) 6000 8000
PBMD 40*1 ESTÁGIO
| ESTÁGIO | 1 | ||||||||
| relação de transmissão | i | 3 | 4 | 5 | 7 | 8 | 10 | ||
| Torque nominal de saída (1000 vezes é permitido na caixa de engrenagens) |
T 2N | Nm | 15 | 17 | 20 | 18 | 17 | 15 | |
| In.lb | 133 | 150 | 177 | 159 | 150 | 133 | |||
| T 2NOt | Nm | 1,5xNOM.Saída/ 1,5 vezes o torque nominal de saída | |||||||
| In.lb | |||||||||
| RPM nominal de entrada (T2N, temperatura ambiente de 20ºC) b | N 1n | rpm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
| máx. RPM de entrada | N 1máx | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
| Folga máx. | J t | arcmin | PBMD40 Menor ou igual a 5 ARCMIN | ||||||
| Força radical máx. | F 2AMAX | N | 300 | ||||||
| ibf | 68 | ||||||||
| Força máx.axial | F 3RMAX | N | 180 | ||||||
| ibf | 41 | ||||||||
| Força lateral máx. | M 2KMÁX | Nm | |||||||
| In.lb | |||||||||
| Vida de trabalho | L h | hora | Maior ou igual a 20000 | ||||||
| Eficiência totalmente carregada | η | por cento | 95 | ||||||
| Temperatura ambiente | ºC | -15 a 40 | |||||||
| F | 5 a 104 | ||||||||
| Temperatura máxima permitida de casca |
ºC | mais 90 | |||||||
| F | 194 | ||||||||
| Lubrificação | graxa sintética | ||||||||
| Direção de rotação | Entrada/saída com a mesma direção | ||||||||
| Aula de proteção | IP65 | ||||||||
| Direção de instalação | Qualquer/qualquer direção | ||||||||
| ruído de trabalho (i=10 e n1=3000rpm sem carga) |
Lpa dB(A) | Menor ou igual a 65 | |||||||
| Momento de inércia | J1 | Kg.cm² | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |
| 10-3in.lb.s2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |||
Aplicação da indústria
Fornecemos fornecimento rápido e forte suporte em todo o mundo por meio de uma rede completa de vendas e serviços
Com anos de experiência rica, nossos especialistas autorizados fornecem serviços de consultoria líderes de mercado para vários setores industriais
Robótica, automação e tecnologia de manipuladores
Uma variedade de servo-redutores e sistemas de transmissão mecânica, desde modelos econômicos até modelos sofisticados; pode ser aplicado a vários robôs e seus eixos auxiliares, como eixos de transmissão e dispositivos de controle de estação
Impressora
A caixa de engrenagens inovadora garante estabilidade, precisão de sincronização e precisão de longo prazo, mesmo em altas velocidades
A solução perfeita para processos de impressão de alta qualidade e outras aplicações de serviço contínuo
Opção: sensor integrado para monitorar a tensão do papel e parâmetros semelhantes
Máquinas-ferramentas e sistemas de fabricação
Alta precisão, operação estável e alta eficiência são todas derivadas de soluções de sistemas mecânicos estáveis, sem folga e alta rigidez, como a aplicação de produtos na alimentação, rotação e eixos auxiliares
