Introdução do produto

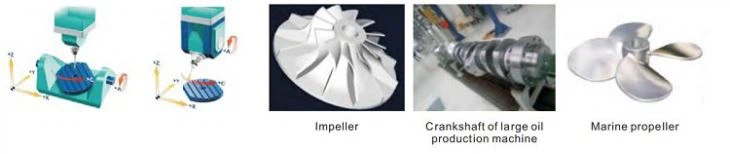

A placa de controle de ponto avançado do eixo ADT-8949 4 é uma placa de pulso de alto desempenho que suporta 4 a 8 servo ou motor de passo. Utiliza a interface geral das funções de software e o algoritmo 5 D RTCP, mantendo o ponto central da ferramenta e o ponto de contato real entre a ferramenta e a superfície da peça de trabalho. Além disso, o próprio cartão de controle possui várias portas de E / S de uso geral, que podem atender aos requisitos de E / S da maioria dos aplicativos. Ao mesmo tempo, ele suporta expansão de E / S de barramento CAN e também pode atender a ocasião de pontos de E / S em massa através do módulo de barramento externo, o que é conveniente para expansão de E / S e atualização do sistema de controle.

Especificação do produto

Tipo		4 Placa de controle de movimento de alto desempenho da Axis
Ocasião adequada		Movimento de ponto avançado
Nome do modelo		ADT-8949
Aparência		Cenário
Configuração e desempenho de hardware	Número de eixos	Eixo 4
	Freqüência máxima de pulso	5M
	Número de eixos do codificador	Eixo 4
	Frequência de feedback do codificador	4M
	Frequência máxima de entrada do volante	4M
	ALM, RDY, INP, SVON	√
	Entrada digital geral	46
	Saída digital	34
	Filtragem de sinal	√
	Parada de emergência de hardware	√
Controle de ponto	Movimento Homing	√
	Movimento JOG	√
	Movimento de ponto	√
	Aceleração e desaceleração do tipo T	√
	Mestre-escravo seguindo	√
Controle IO de alta velocidade	Saída de comparação de posição de alta velocidade	2
	Trava de alta velocidade	4
	Controle PWM	2

Característica

1. Uma placa de controle de movimento pode suportar 4 a 8 servo ou motor de passo

2. PWM, controle analógico

3. Interface de função de software comum

4. Avanço rápido

Descrição típica de desempenho

1. Articulação de 4 eixos ou 5

2. Programação de scripts e taxa de multiplicação de velocidade

Lista de verificação de configuração

Modelo do produto	Nome	Descrição do modelo	Parâmetro de dimensão	Quantidade
ADT-8949	Cartão de controle de movimento ADT-8949	Cenário	135 mm * 110 mm	1
	Bloco terminal ADT-9140	Cenário	248 mm * 154 mm * 30 mm	1
	Linha de transmissão de dados ADT-D 62 GG	Cenário	1.5M	2
	Driver servo (opcional)	Driver servo ADTECH (série QXM)
	Servo motor	Servo motor ADTECH (série QXS)

Inscrição

3 aplicação industrial C: máquina dispensadora, máquina AOI, máquina SMT;

Entregar, enviar e servir

Entrega e envio: Fornecemos transporte marítimo, expresso internacional e transporte aéreo para entregar seus produtos a você. (* A hora de chegada varia de acordo com a política do país de destino e as condições de tráfego.)

Entrega: Todos os produtos têm garantia de um ano e suporte técnico on-line.
